TP-Link TL-ER3229G配置PPTP类型VPN方法(图文)

<a href='mailto:'>微wx笑</a>的头像微wx笑 2020-06-30运维日志 7 0关键字: TP-Link  PPTP  VPN

为啥要用VPN?就是两个在不同局域网的小伙伴想像在一个局域网那样玩耍。公司总部内网的服务器需要访问分部内网服务器上的 SQL Server 数据库,如果直接通过端口映射的方式感觉太不安全了,所以考虑还是通过VPN的方式来解决。

为啥要用VPN?就是两个在不同局域网的小伙伴想像在一个局域网那样玩耍。公司总部内网的服务器需要访问分部内网服务器上的 SQL Server 数据库,如果直接通过端口映射的方式感觉太不安全了,所以考虑还是通过VPN的方式来解决。PTc无知

参考:PPTP VPN企业应用配置实例PTc无知

现在搜索引擎过虑的比较严格,搜索“PPTP VPN企业应用配置实例”带VPN关键字就搜索不到,搜索“PPTP 企业应用配置实例”把VPN去了就能搜索到内容了。PTc无知

这里主要记录自己的配置过程。PTc无知

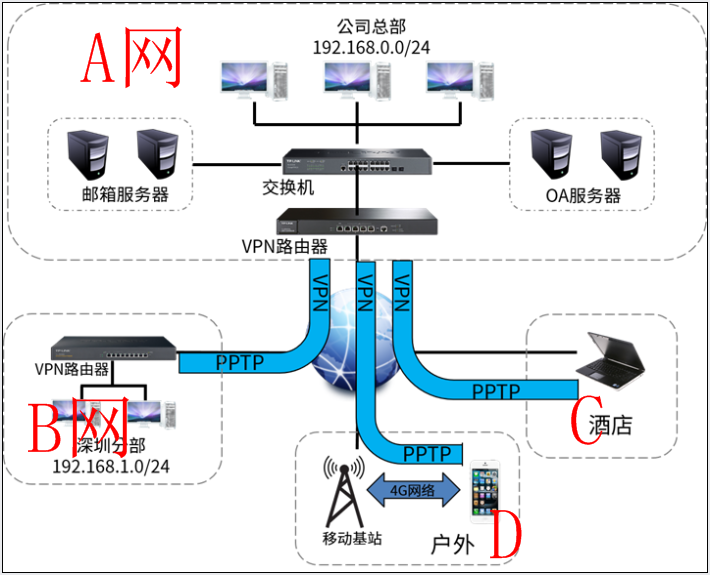

image.pngPTc无知

理清概念

1、IP地址池

这个地址池中的地址是本路由器(也就是配置PPTP服务器、添加VPN用户的路由器)的LAN口配置的网段的一段IP。说起来比较绕。PTc无知

2、PPTP服务器

如果只是希望B网能连到A网,像访问同一个局域网一样,那么在A网的路由器上配置PPTP服务器就可以了,不需要配置PPTP客户端。PTc无知

3、PPTP客户端

PPTP客户端就是路由器做为一个客户端使用对方路由器配置的VPN用户连接到对方路由器,这样PPTP客户端所在的内网就可以像访问同一个局域网一样访问对方网络。PTc无知

比如希望B网可以像访问同一个局域网一样访问A网,那么在A网的路由器上配置PPTP服务器、用户和IP地址池,B网配置PPTP客户端。PTc无知

4、服务器地址

配置PPTP客户端的时候有个服务器地址,这个填写对方路由器的WAN口地址。PTc无知

5、组网模式

添加VPN用户的时候,有个组网模式,分为PC到站点和站点到站点,PTc无知

PC到站点类型的用户就是给单个电脑连接的;PTc无知

站点到站点类型的用户就是给PPTP客户端连接的;PTc无知

配置步骤:

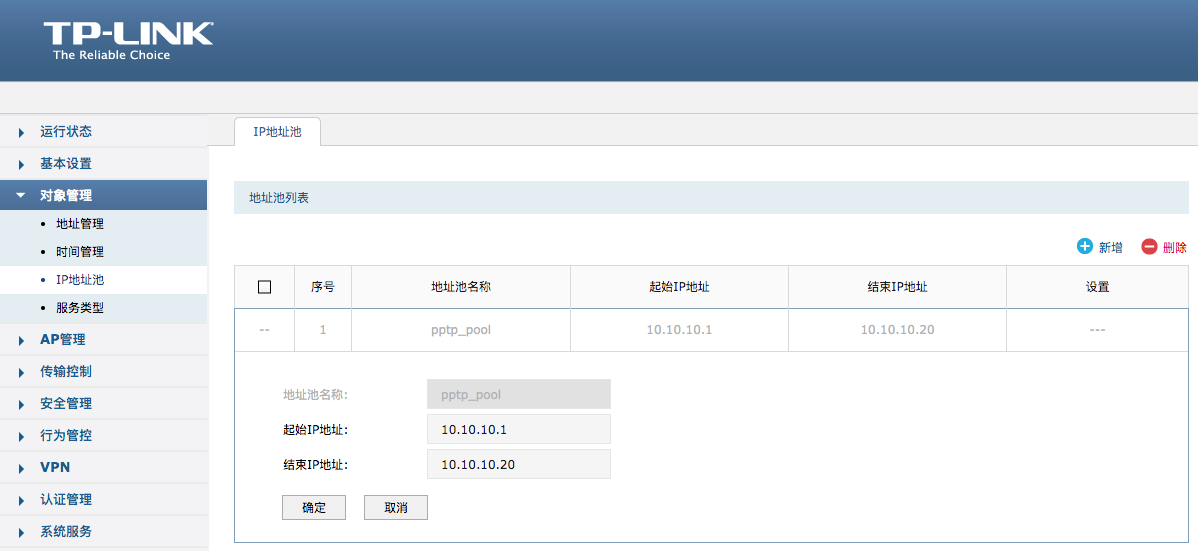

1、添加IP地址池
PTc无知

我刚开始的时候没有注意到,在添加用户的时候IP地址池选项不能选。PTc无知

为什么用10.10.10.*这个段,我还没搞清楚。PTc无知

image.pngPTc无知

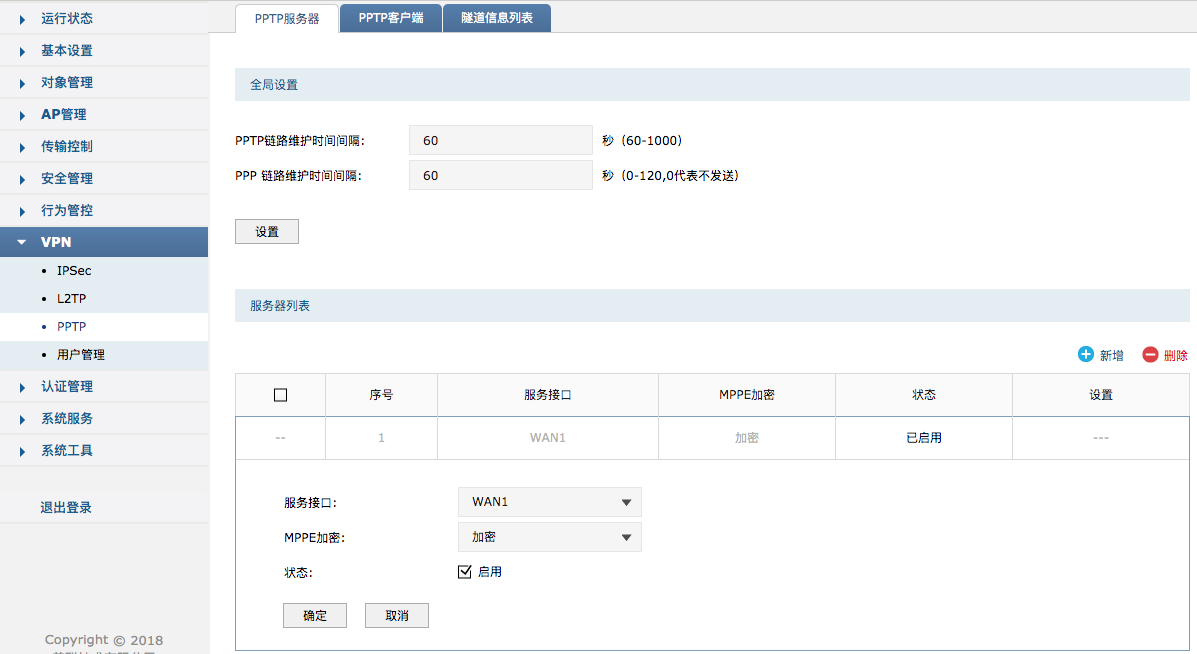

2、添加PPTP服务器
PTc无知

image.pngPTc无知

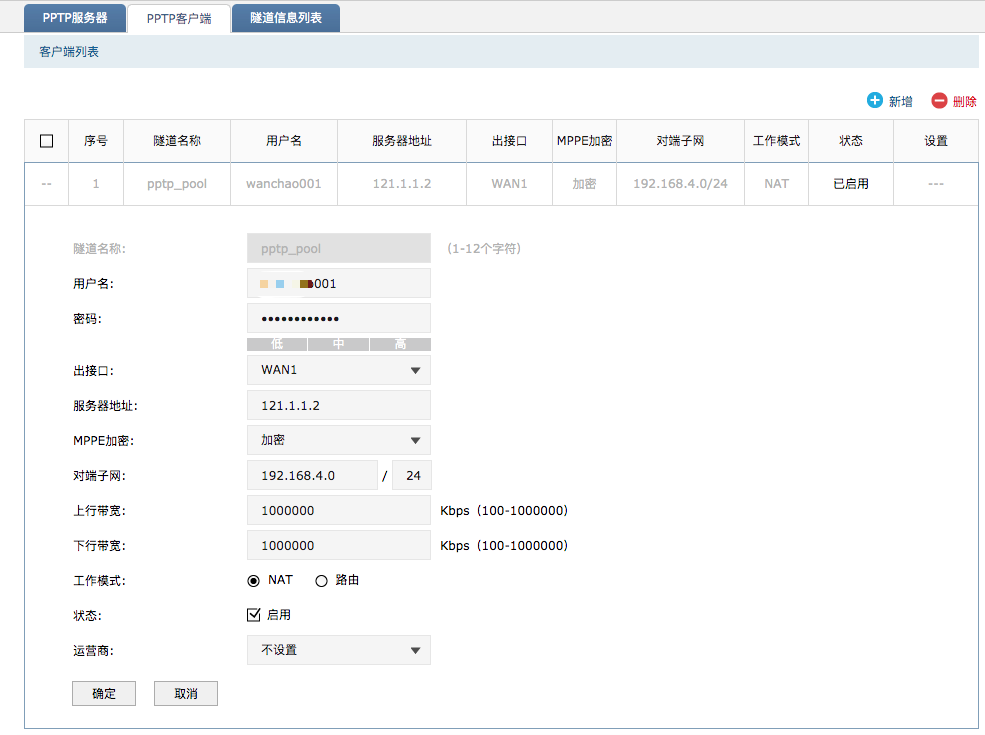

3、添加PPTP客户端PTc无知

这里的服务器地址121.1.1.2也不知道是什么意思。PTc无知

这里的对端子网192.168.4.0/24实际是本地的当前路由器的LAN设置的网段PTc无知

image.pngPTc无知

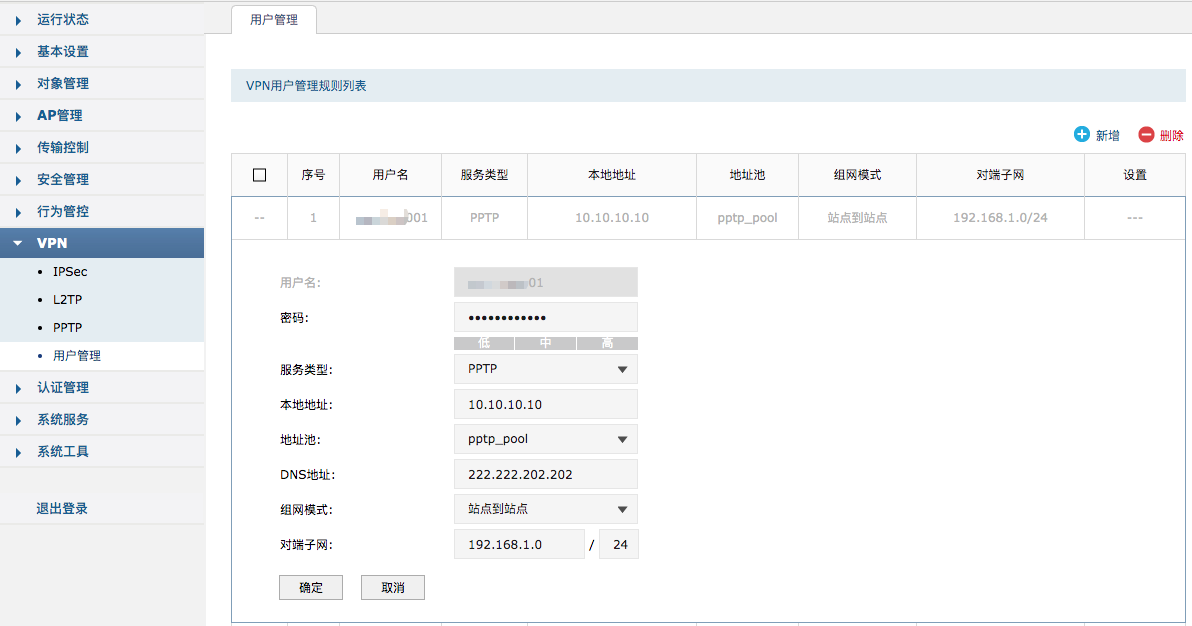

4、添加用户
PTc无知

这里的对端子网192.168.1.0/24是对方的,也就是要连接到这个VPN的路由器的LAN设置的网段。PTc无知

本地地址选择刚刚配置的地址池中的一个地址就可以。PTc无知

image.pngPTc无知

相关参考:PTc无知

连接连上VPN后上不了外网的解决方法(图文)PTc无知
