需求介绍某公司总公司位于北京，分部在深圳，现需要组建一个网络，深圳的员工都能够安全的访问公司内部邮件服务器和文件服务器，并可满足外出员工移动办公需求。本文将通过一个实例
需求介绍
某公司总公司位于北京，分部在深圳，现需要组建一个网络，深圳的员工都能够安全的访问公司内部邮件服务器和文件服务器，并可满足外出员工移动办公需求。本文将通过一个实例来展示TL-ER3220G与TL-R479GPE-AC的解决方案和配置过程。

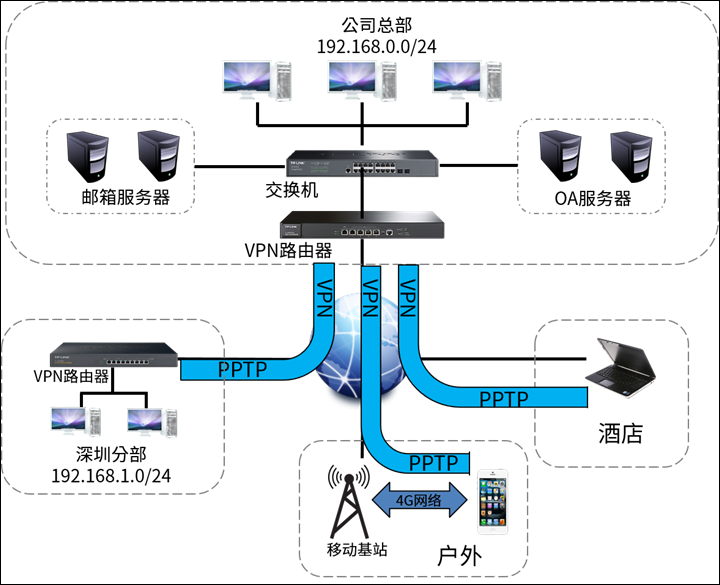

应用拓扑
设置方法
一、PPTP站点到站点设置方法
1、服务器端的设置 （以TL-ER3220G为例）
(1) 进入管理界面
设置LAN口网段（与客户端不在同一个网段）,本例中将LAN 网段设置为192.168.0.0/24
(2) WAN口设置
静态ip方式上网或者PPPoE方式上网（如果使用的是PPPoE上网，由于获取的IP地址会变化，此时建议使用动态域名DDNS）。
(3) PPTP服务器的设置

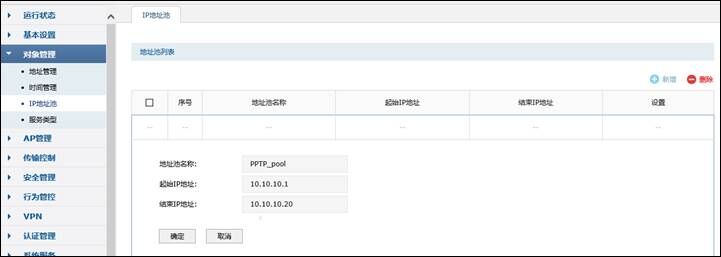

打开 对象管理----->IP地址池 页面：新增隧道地址池(PPTP vpn隧道通信时使用的ip地址)：

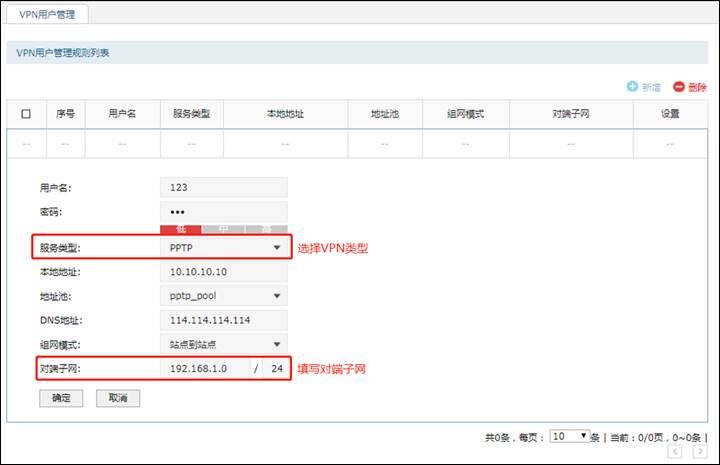

打开 VPN----->用户管理 页面，进行用户管理配置，点击新增。
【参数说明】
(1) 用户名：客户端与服务器端建立连接的用户名。
(2) 密码：客户端与服务器端建立连接的密码。
(3) 服务类型：L2TP：本用户只用于L2TP；PPTP：本用户只用于PPTP；自动：本用户既可用于L2TP也可用于PPTP。
(4) 本地地址：VPN隧道的本地虚拟IP地址。
(5) 地址池：就是A步骤建立的隧道地址池，选择即可。
(6) 组网模式：可选择站点到站点或PC到站点。
(7) 对端子网范围：客户端LAN口的网段（服务器端和客户端LAN口地址不能在同一个网段）。
(8) 最大连接数：这种模式下不能填写（PC到站点的模式时可以填写1-10）。

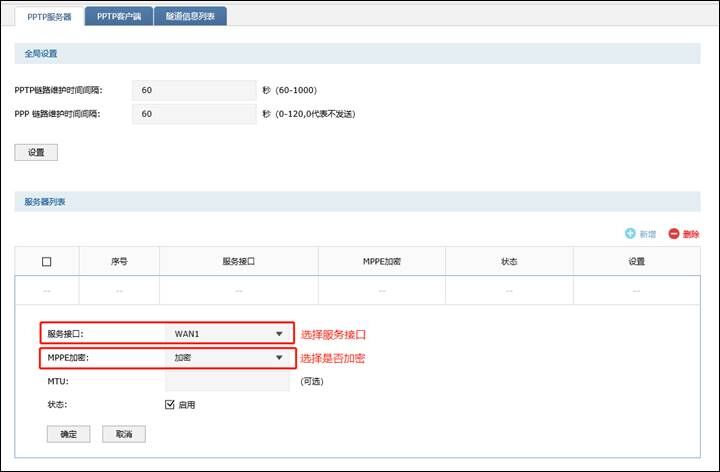

打开 VPN----->PPTP 页面，设置PPTP VPN服务器:
【参数说明】
(1) 服务接口：PPTP服务器监听的接口，只有来自服务接口的报文才会被处理。
(2) MPPE加密：是否对隧道进行加密。若启用，则使用MPPE对PPTP隧道加密。
(3) MTU：MTU（Maximum Transmission Unit，最大传输单元），在一定物理网络中能传送的最大数据单元。可选设置。
2、客户端的设置（以TL-R479GPE-AC为例）
(1) 进入管理界面
设置LAN口网段（与服务器端不在同一个网段），本例为192.168.1.0/24
(2) WAN口设置
正确设置WAN口上网方式，保证路由器可以正常上网。
(3) PPTP客户端的设置

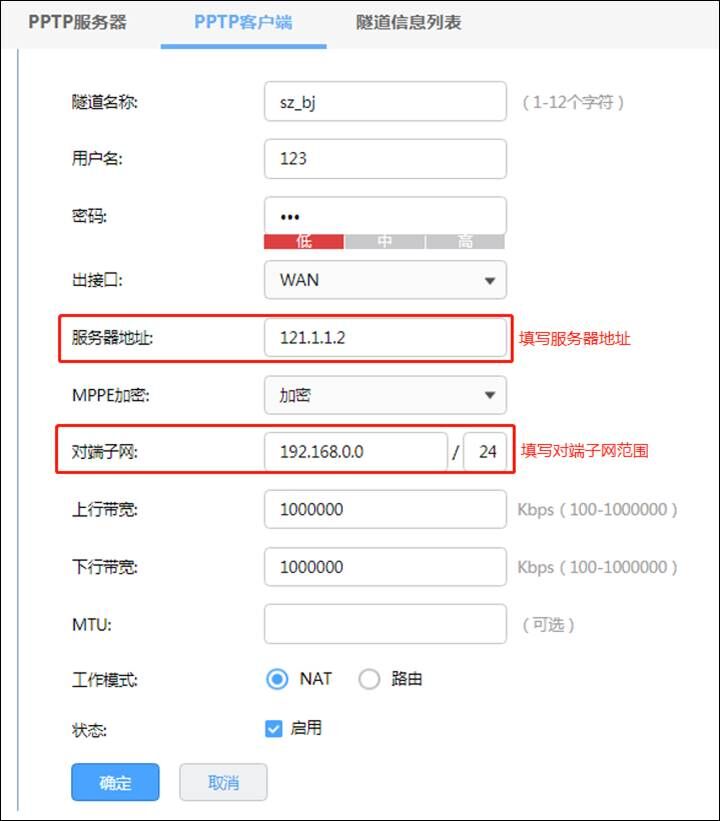

打开VPN----->PPTP ----->PPTP客户端 页面，新增填写客户端配置信息。
【参数说明】
(1) 用户名：服务器端设置的用户名。
(2) 密码：服务器端设置的密码。
(3) 出接口：选择已经设置上网的WAN口。
(4) 服务器地址：服务器WAN口地址，或者填域名：例如vs.yueshen.gd（服务器端申请的动态域名）。
(5) MPPE加密：与服务器端设置一致。
(6) 对端子网范围：服务器端LAN口的网段（与本地LAN不同网段）。
(7) 工作模式： NAT：对经过此PPTP隧道的数据包进行NAT转换（数据包的源IP替换为PPTP隧道的本地虚拟IP）。路由：对经过此PPTP隧道的数据包进行路由转发。
3、服务器端和客户端条目建立后，都选择启用。
成功建立后在服务器端和客户端的PPTP隧道信息中将有条目：
(1) 服务器隧道条目：

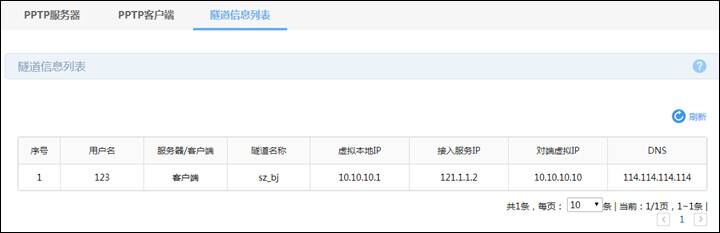

(2) 客户端条目：
二、PPTP PC到站点设置方法
1、服务器端的设置（以TL-ER3220G为例）

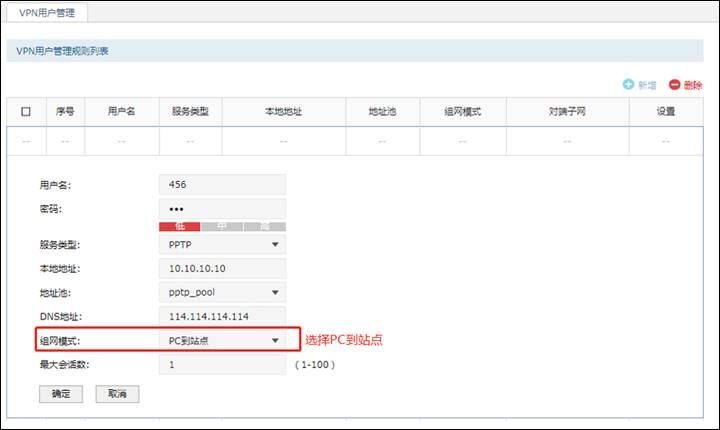

需要在用户管理配置中添加PC到站点的用户账号密码，组网模式选择PC到站点，其余设置步骤与上面相同：
2、PPTP拨号客户端的设置
电脑、手机或不同操作系统的客户端PPTP播放方式有所差异，请选择客户端操作系统，参考对应指导文档：
客户端拨号成功后，可以在PPTP服务器隧道信息显示客户端信息。
三、电脑拨号成功后，如何访问分支机构网络？
电脑拨号成功后，系统默认勾选了VPN连接IPv4高级设置中的“在远程网络上使用默认网关”，则电脑所有数据优先从VPN接口转发，即可正常访问总部资源。

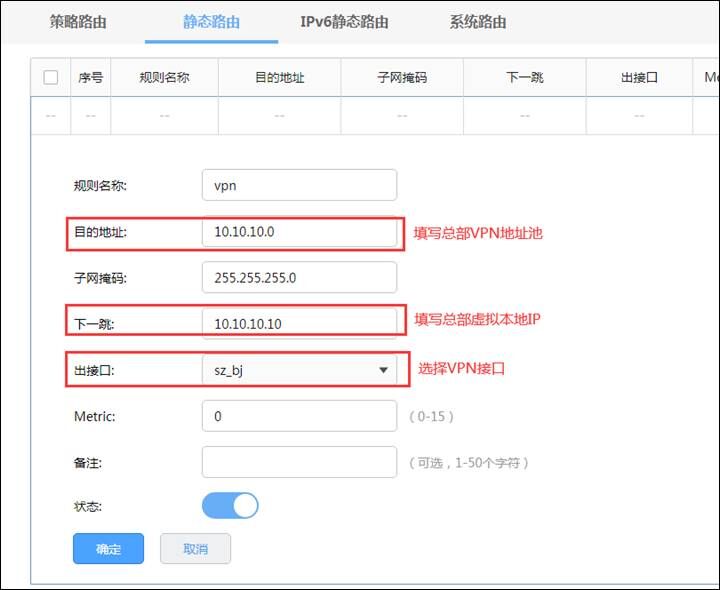

如果需要通过总部进行代理转发访问分部资源，可在分部路由器上设置静态路由如下即可：
原文地址：https://service.tp-link.com.cn/detail_article_4463.html
