《GB∕T 33190-2016 电子文件存储与交换格式 版式文件》OFD标准学习及应用

OFD标准介绍

什么是OFD

OFD(Open Fixed-Layout Document) 是电子文件管理的基础标准之一，由于其固定版式呈现的特点，各类文档排版后的固化结果都可使用本标准来承载 ；同时对于各行业管理中有关元数据、语义、数字签名等要求，本标准也提供相应的可扩展机制予以支持。OFD作为基础标准在版式文档范畴内反映了行业管理要求，提供了足够的扩展性，与行业应用中的标准规范是并行的，各行业规范只在版式文档存储格式方面引用本标准。OFD版式文件具有以下特点：MbD无知

（1）采用XML技术描述文本数据，采用“容器+文档”的方式描述和存储数据；MbD无知

（2）真实地保持原有文档中文字、图表、公式、色彩等版式信息，且这种特性不随平台变化而改变；MbD无知

（3）采用二维向量图像模型，可以描述包括文字、图形、图像等经过精密排版的页面像素；MbD无知

（4）国家层级的自主版式格式，实现了文档的原始内容和批注附加内容的分离保存MbD无知

 MbD无知

OFD学习资源

可在国家标准全文公开系统预览《GB∕T 33190-2016 电子文件存储与交换格式 版式文件》标准内容；MbD无知

OFD阅读器厂商：北京数科网维，航天福昕软件MbD无知

OFD格式转换：北京数科网维文档转换预览，福昕OFD版式办公套件安装完成后可通过虚拟打印机转换为OFD格式，永中DCSMbD无知

 MbD无知

 MbD无知

在OFD文件中添加档案章

 MbD无知

 MbD无知

 MbD无知

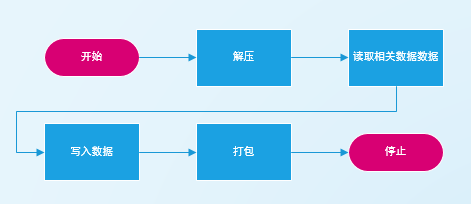

准备工作：档案章图片（生成细节略）、OFD文件、Visual Studio IDEMbD无知

 MbD无知

OFD文件解压

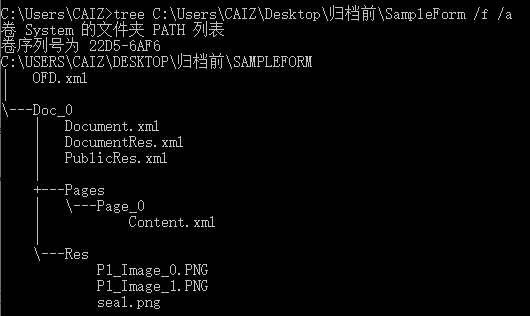

可将文件后缀名改为zip再解压以查看OFD文件的层次结构。实际编码中需要引入System.IO.Compression.ZipFile包。MbD无知

 MbD无知

 MbD无知

  MbD无知

 MbD无知

ZipFile.ExtractToDirectory(ofd文件路径, 解压目录);MbD无知

 MbD无知

读取相关数据

注意：OFD标准中XML文档使用的命名空间为http://www.ofdspec.org/201 6，其标识应为ofd；应在包内各XML文档的根节点中声明defaults:ofd。元素节点应使用命名空间标识，元素属性不使用命名空间。MbD无知

 MbD无知

 MbD无知

 MbD无知

 MbD无知

有些厂商转换的OFD文件命名空间为http://www.ofdspec.org或其它，因此需要根据文件指定的命名空间来读取和写入数据。MbD无知

 MbD无知

 MbD无知

写入数据

（1）     将六格档案章图片复制到解压目录相对路径Doc_N/Res下，Doc_N由数据1决定；MbD无知

（2）     DocumentRes.xml文件ofd:Res/ofd:MultiMedias路径下创建子元素MultiMedia，DocumentRes.xml路径由数据3决定，并自增数据2写入ID属性；MbD无知

（3）     在上一步MultiMedia节点创建子元素MediaFile；MbD无知

（4）     Content.xml文件ofd:Page/ofd:Content/ofd:Layer路径下创建子元素ImageObject，Content.xml路径由数据4决定，并自增数据2写入ID属性；其中Boundary、CTM由数据7计算得出，需将图片像素先转换为毫米再进行计算，ResourceID为第（2）步的自增ID；MbD无知

（5）     更新Document.xml文件ofd:Document/ofd:CommonData/ofd:MaxUnitID值为数据2；MbD无知

（6）     保存以上所有修改MbD无知

 MbD无知

OFD文件打包

打包并删除临时解压文件MbD无知

ZipFile.CreateFromDirectory(解压路径, ofd文件路径);MbD无知

Directory.Delete(解压路径, true);MbD无知
