Dell R420的RAID划分，以及系统安装
3块2T的盘，装好硬盘后开机，这里有3种方式去配置RAID，
一种是开机后按F2进入系统配置中做RAID，
一种是开机后按Ctrl+R进入RAID配置界面，
还有一种是用Dell服务器随机的引导盘去配置，
我这里介绍的是通过Ctrl+R的界面来配置RAID。
开机后在系统启动界面出现Ctrl+R的提示文字后，我们按Ctrl+R进入配置界面，如下图
目前是没有RAID信息的，可以看到右侧的Physical Disk数目是3，说明已经正常检测到我们安装的硬盘，

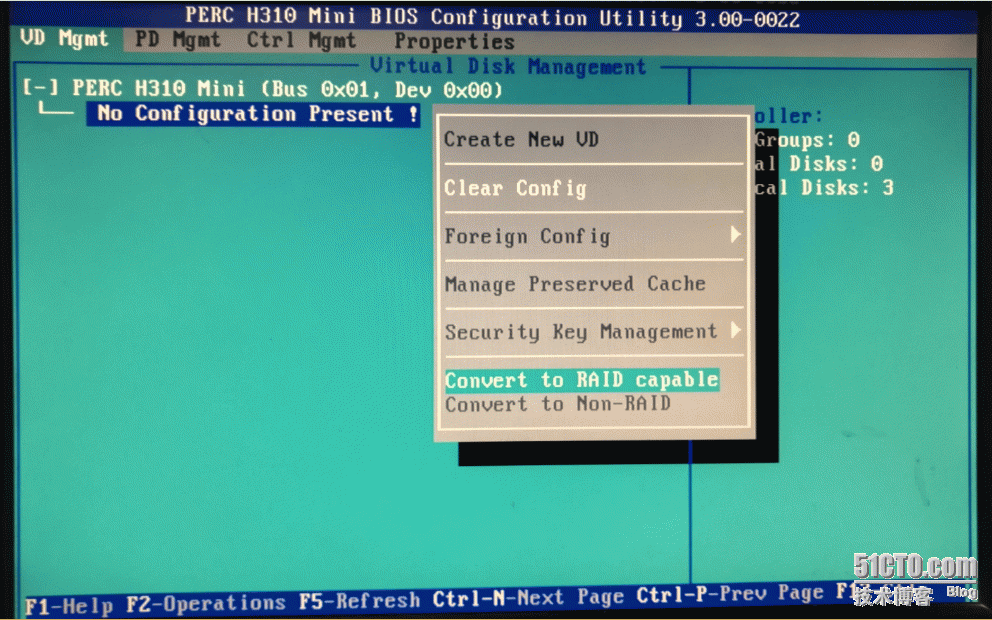

接下来就是配置RAID，选中"No Configuration Present"然后按F2，会出现下面的画面
然后选择"Convert to RAID capable"

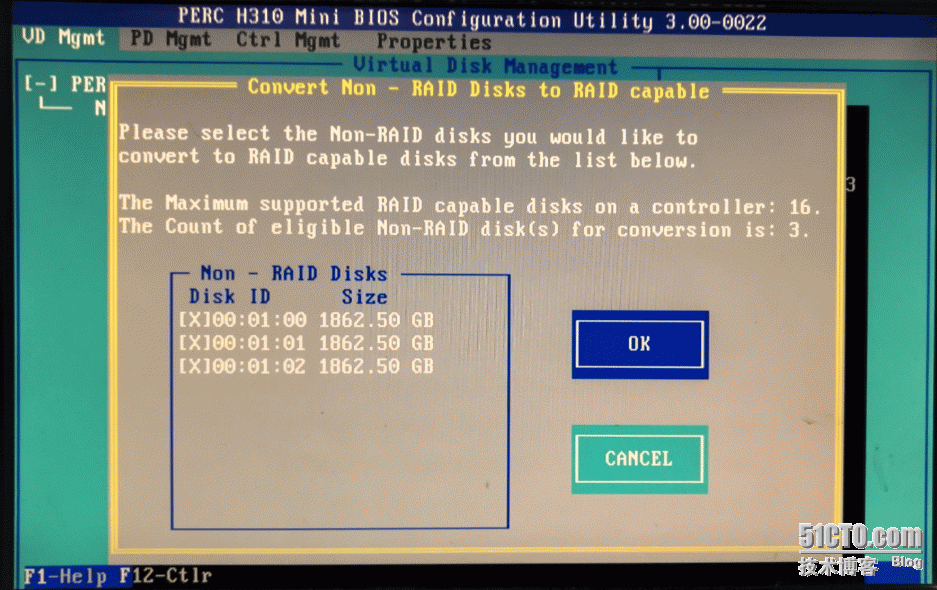

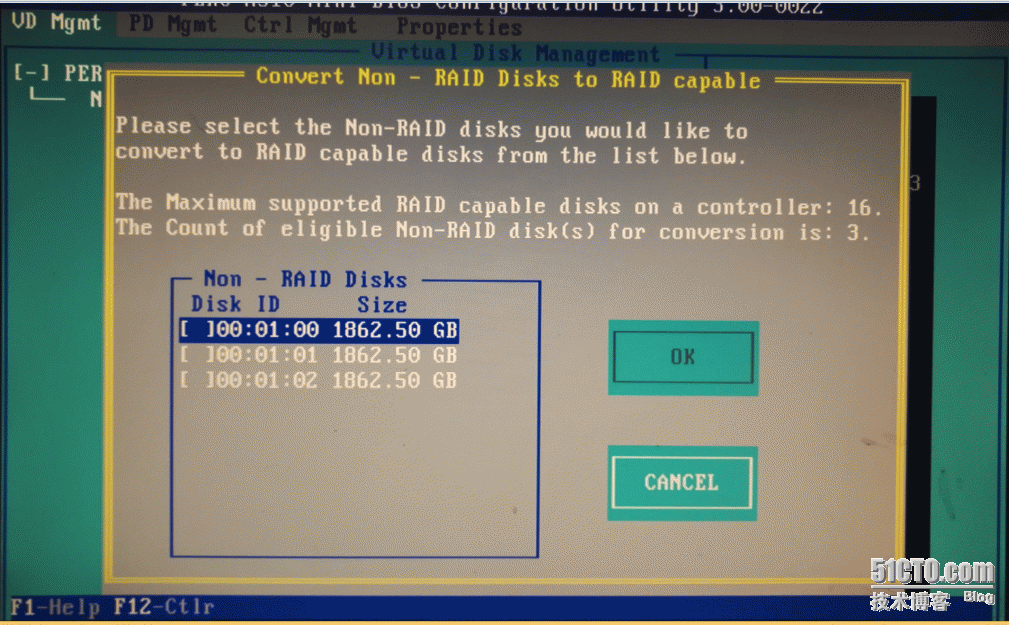

依次空格选中3块硬盘，然后切换到OK上面回车

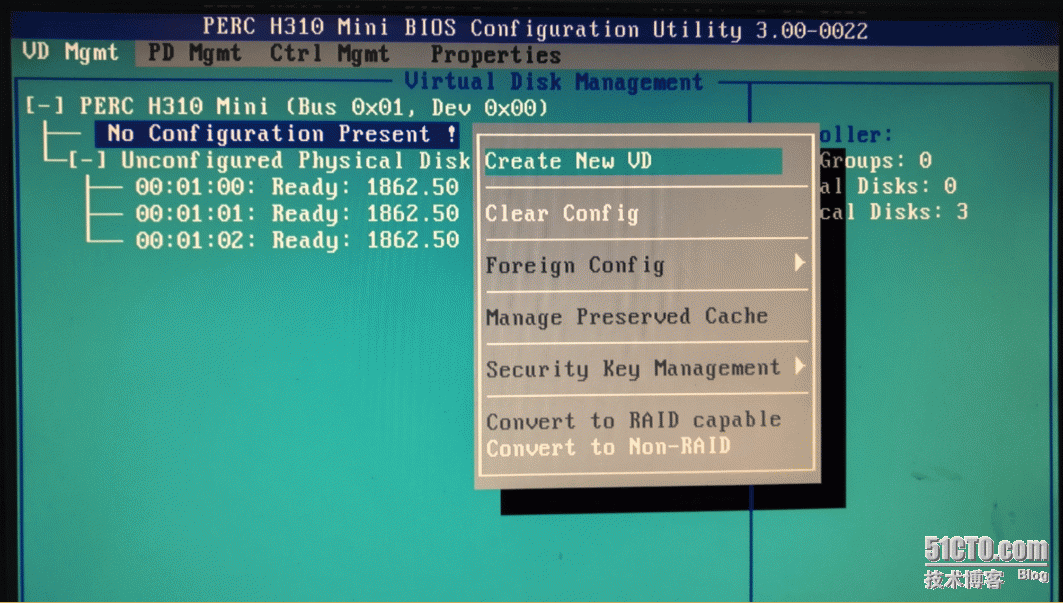

这些步骤是将3块硬盘转换成RAID容量格式，接下来就可以创建RAID了，还是在"No Configuration Present"按F2，这次我们要选择"Creat New VD"

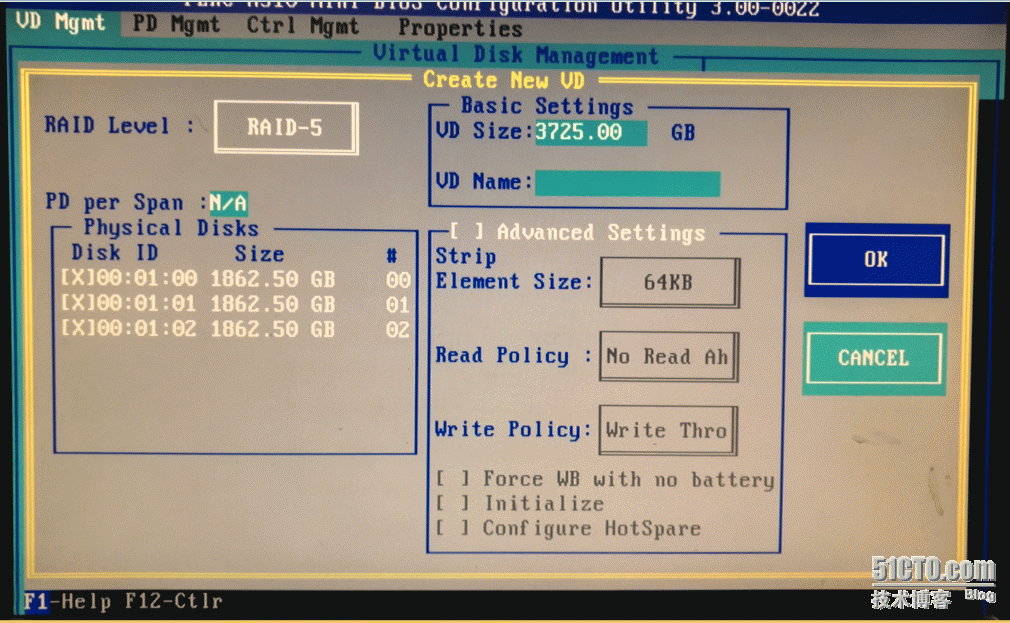

进入RAID配置界面

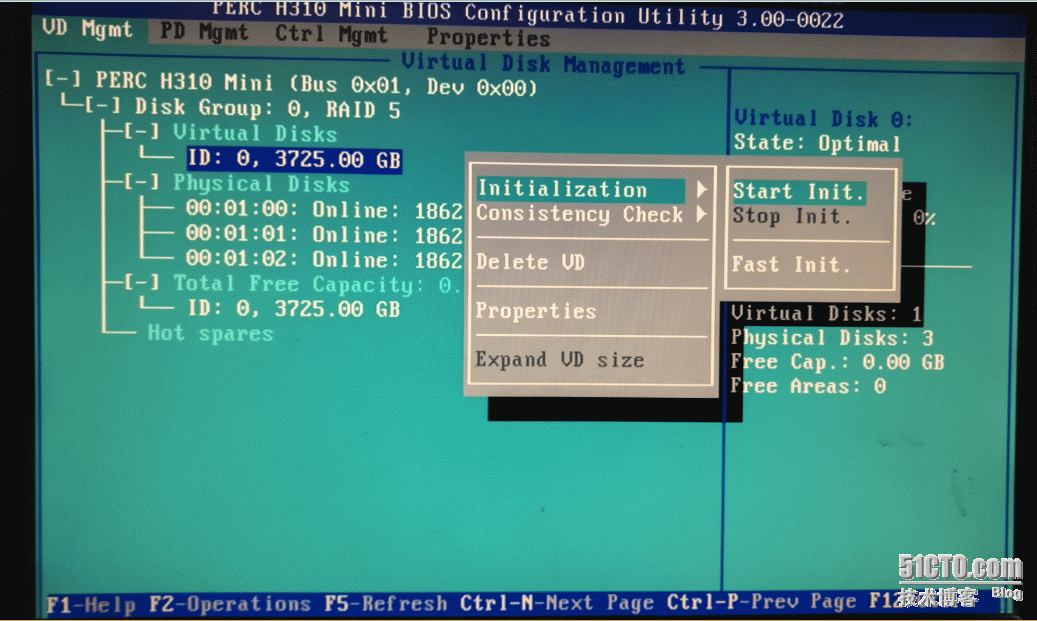

在RAID Level上回车，会有RAID-0，RAID-1，RAID-5，我这里是用3块盘做RAID5，所以选了RADI-5，然后将3块盘都选中，VD Name填不填都无所谓，因为我只有一个RAID，如果硬盘比较多，划分多个RAID的话最好是设置一个友好名称，以便自己能够区分，"Advanced Setting"中有个热备盘选项，如果想做热备盘可以选择这个，然后选择"Configure HotSpare",热备盘不能加入到RAID阵列中，比如有4块盘，我要一块做热备，那么我做RAID5的时候只能选3块盘，还有一块盘不选中。确认好RAID配置后，切换到OK上回车，就可以看到下图中已经建立好的RAID了，建立好RAID后可以选择初始化，不过不选也没事，重启服务器就会自动初始化。
RAID的建立就到此为止了，那么RAID建立好了之后，如何装系统呢，服务器做了RAID后装系统不是简单的把光盘放进去就可以的，他需要安装RAID阵列卡的驱动，否则在安装系统的过程中是无法找到组建RAID后的硬盘空间的。

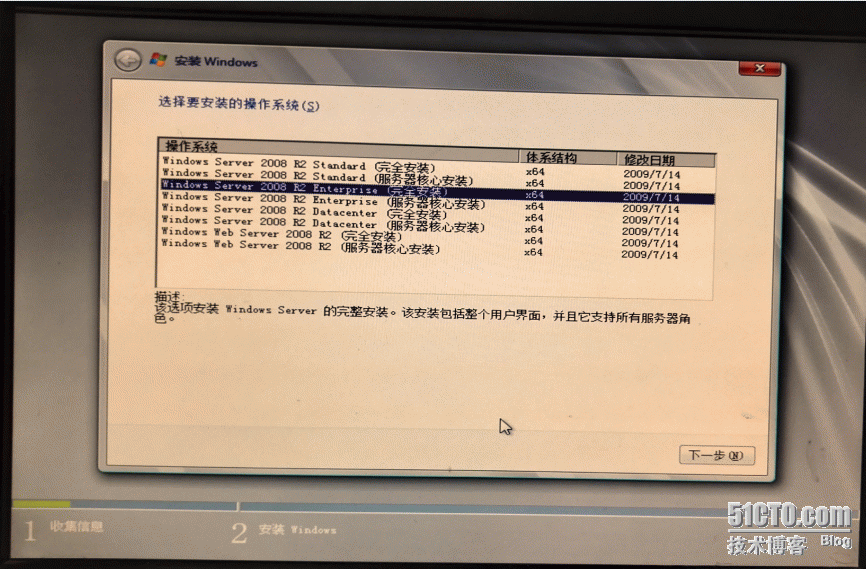

接下来演示一下步骤，先把系统盘放入服务器的光驱，启动顺序将光驱启动排在第一位，启动后先选择需要安装的系统版本
接着在下图的界面中选择"自定义(高级)"

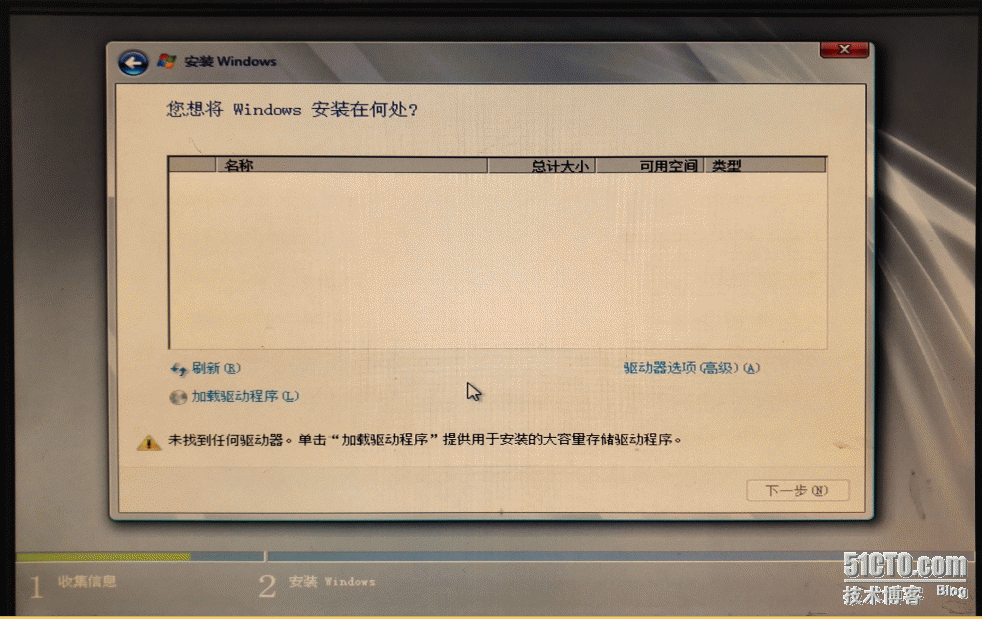

现在我们还没有装RAID卡的驱动，所以是找不到硬盘的，如下图

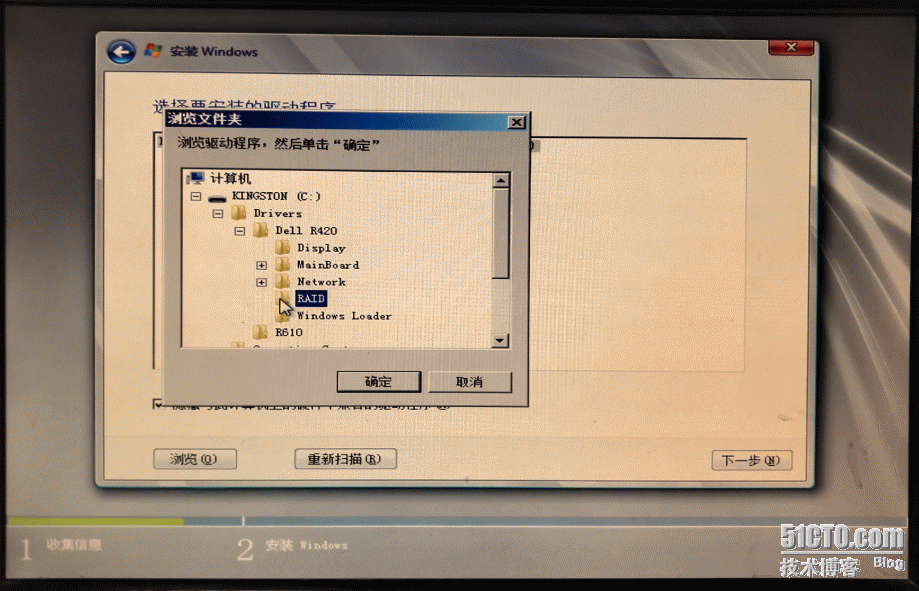

那么我们要点击加载驱动程序，这个步骤需要一个U盘，U盘内包含了服务器阵列卡的驱动，我这里用的是H310的阵列卡

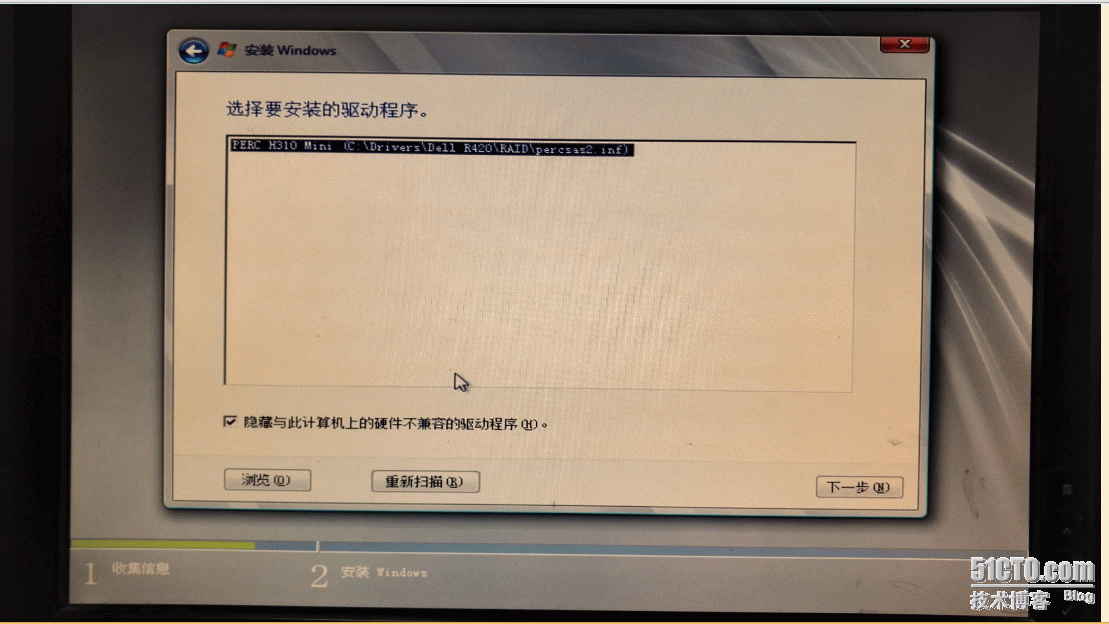

正常加载驱动后，就会显示所驱动的阵列卡名称和驱动的安装路径

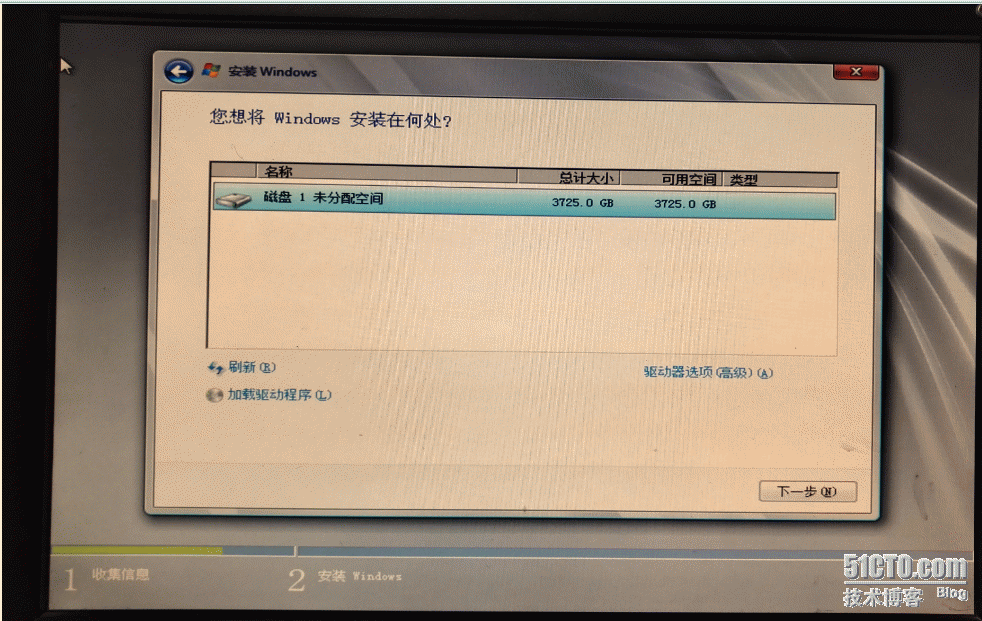

然后点击下一步，就会发现原来找不到硬盘的地方，出现了一个硬盘信息了
后面就是装系统的节奏了，这个我就不再介绍了，需要注意的是，我这里做RAID5，硬盘空间有3.7T，但是Windows系统盘的分区表必须是MBR的格式，而MBR的格式最大支持2T的空间，超过2T的空间是无法被识别的，所以我这里没办法又把RAID给重做了，做成了RAID1加一块热备盘。如果童鞋们想要超过3T的盘，可以先用两个小容量的硬盘做一个RAID1用来装系统，然后随便你后面的怎么弄(最大支持256TB容量)，只要把你的分区表设置成GPT分区就可以了，设置方法请百度，我这里就不说了。
